4.2 Nummerierung der Bilder

RELAX, BINGO und mehrere BINGO-Tools erkennen die Struktur eines Luftbildblockes aufgrund der Reihenfolge der Bildnummern und zum Teil auch zusätzlich anhand der Orientierungen der Bilder. Deshalb ist eine geschickte Nummerierung der Bilder wichtig.

Innerhalb eines Flugstreifens sollen die Bilder in auf- oder absteigender Folge nummeriert sein. Zwischen der ersten und der letzten Bildnummer eines Flugstreifens soll keine Bildnummer eines anderen Flugstreifens liegen. Wird z.B. allen Bildnummern die zugehörige Nummer des Flugstreifens vorangestellt, so ist besonders zu beachten, dass alle Bilder im Streifen die gleiche Anzahl von Zeichen haben.

Beispiel für eine ungeschickte Nummerierung:

…..    1_5    1_6    1_7    1_8    1_9    1_10    1_11    1_12    1_13    1_14    1_15 …..

…..    2_5    2_6    2_7    2_8    2_9    2_10    2_11    2_12    2_13    2_14    2_15 …..

…..    3_5    3_6    3_7    3_8    3_9    3_10    3_11    3_12    3_13    3_14    3_15 …..

Daraus resultierende sortierte Liste:

    1_5    1_6    1_7    1_8    1_9    2_5    2_6    2_7    2_8    2_9    3_5

    3_6    3_7    3_8    3_9    1_10    1_11    1_12    1_13    1_14    1_15    2_10

    2_11    2_12    2_13    2_14    2_15    3_10    3_11    3_12    3_13    3_14    3_15

Die oben gezeigte Bildnummernliste wird intern in allen BINGO-Programmen und -Tools nach aufsteigenden Nummern sortiert. Da die Bilder eines Flugstreifens jetzt nicht mehr hintereinander in der Liste stehen, kann die Streifenstruktur nicht richtig erkannt werden.

Bei verbesserter Nummerierung enthält die sortierte Liste alle Bilder eines Flugstreifens in Folge:

    1_05    1_06    1_07    1_08    1_09    1_10    1_11    1_12    1_13    1_14    1_15

    2_05    2_06    2_07    2_08    2_09    2_10    2_11    2_12    2_13    2_14    2_15

    3_05    3_06    3_07    3_08    3_09    3_10    3_11    3_12    3_13    3_14    3_15

Eine korrekte Nummerierung spielt in RELAX eine wichtige Rolle, wenn die Option ″Standard aerial triangulation″ gewählt ist (default). Die Flugstreifen können bei ungeschickter Nummerierung nicht richtig erkannt werden. Die Funktion der Näherungswertbestimmung funktioniert u.U. nicht oder nicht einwandfrei.

In BINGO können Punkte mit nur zwei Bildstrahlen automatisch eliminiert werden. Diejenigen Punkte in nur zwei Bildern am Ende von Flugstreifen, werden jedoch nicht gelöscht. Das Gleiche gilt für Punkte die in einem Bild vor oder nach einer Lücke im Flugstreifen auftreten. Bei ungeschickter Nummerierung kann diese Option nicht einwandfrei funktionieren.

Auch kann BINGO nicht mehr korrekt ermitteln, ob ein Bild in nur einem oder in mehreren Flugstreifen vorkommt und damit zur Verknüpfung der Flugstreifen beiträgt. Die Programme REPLO und 3dView können die Strukturen nicht mehr farb-richtig darstellen.

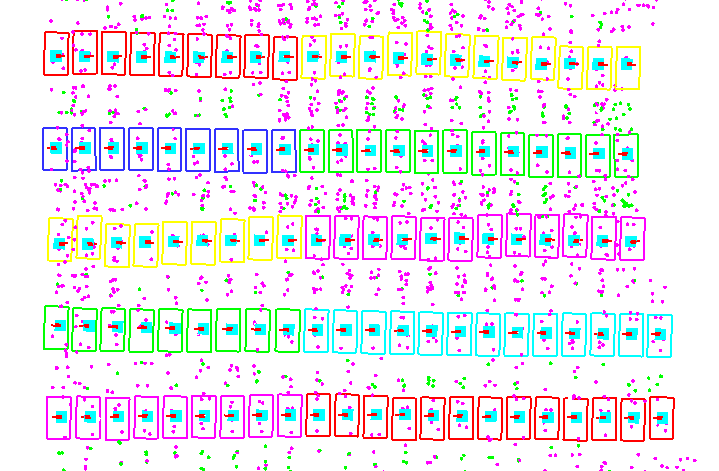

Abb.4.2-1 Die Flugstreifen werden bei ungeschickter Nummerierung nicht richtig erkannt.

Abb.4.2-2 Punkte mit nur zwei Bildstrahlen am Ende der Flugstreifen
und an einer Lücke im mittleren Flugstreifen (korrekte Nummerierung)
